VRF Mitsubishi Heavy: как рассчитать коэффициент одновременности для здания

Коэффициент одновременности VRF рассчитывают по часовому профилю здания: максимальную сумму нагрузок всех зон в один момент делят на сумму индивидуальных пиков этих зон. Этот коэффициент помогает выбрать наружную мощность, но не отменяет проверку коэффициента подключения, допустимых комбинаций внутренних блоков и ограничений трассы.

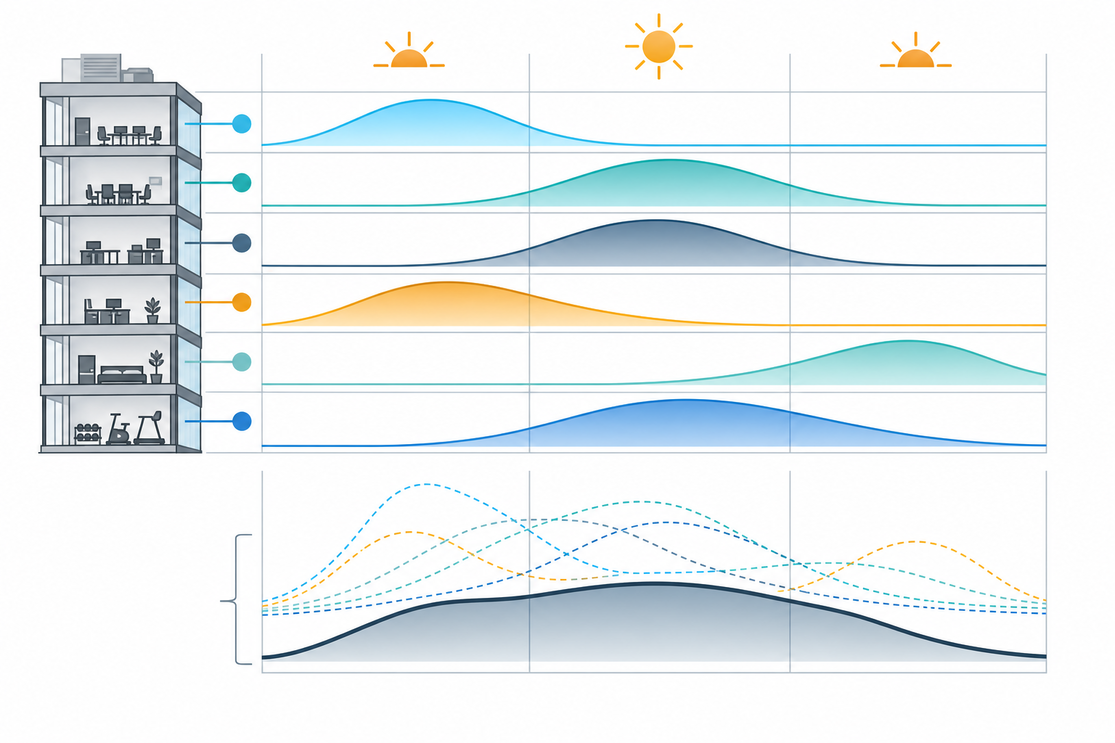

Разделите здание на зоны с разным графиком

Для расчёта недостаточно общего значения в ваттах на квадратный метр. Восточный фасад достигает пика утром, западный — вечером, переговорная зависит от бронирования, а серверная сохраняет нагрузку ночью. Если сложить максимумы, которые возникают в разное время, наружный блок получится завышенным.

Зоны выделяют по ориентации, назначению, графику, плотности людей и возможности отдельного управления. В одну группу можно объединять помещения с похожими ограждениями и расписанием; угловой кабинет с панорамным окном нельзя автоматически усреднять с внутренним коридором.

Для каждой зоны считают теплопритоки от солнца и ограждений, людей, освещения, техники, наружного воздуха и смежных помещений. Результат — нагрузка в киловаттах для нескольких расчётных часов, а не одно суточное число.

Два коэффициента с разным смыслом

Запрос «VRF: как рассчитать коэффициент одновременности для здания» часто смешивают с коэффициентом подключения. Первый описывает объект: K_sim = Q_sim,max / ΣQ_zone,peak, где Q_sim,max — наибольшая одновременная сумма нагрузок, а ΣQ_zone,peak — сумма отдельных максимумов.

Коэффициент подключения описывает конфигурацию оборудования: сумма номинальных мощностей внутренних блоков делится на номинальную мощность наружного. Допустимый диапазон задаёт производитель для конкретной серии. Он не доказывает, что наружный агрегат выдаст всю сумму внутренних мощностей одновременно.

Нельзя просто умножить сумму паспортных мощностей внутренних блоков на коэффициент одновременности. Сначала рассчитывают нагрузки помещений, затем выбирают внутренние блоки, а уже после проверяют конфигурацию по техническому каталогу. Иначе запас каждого комнатного блока дважды попадёт в расчёт.

Числовой пример

Допустим, проектировщик получил нагрузки четырёх групп в три характерных периода:

Максимальная одновременная нагрузка равна 43 кВт вечером, сумма зональных пиков — 55 кВт. K_sim = 43 / 55 = 0,78. Для выбора оборудования используют 43 кВт с проектными поправками, а значение 0,78 фиксируют как результат именно этого расписания, сезона и набора зон.

Если вечером запланировать мероприятие на южной стороне или перенести рабочие места, сумма изменится. Поэтому чувствительность проверяют минимум для рабочего дня, выходного, максимальной заполняемости и будущей аренды площадей.

Внутренние блоки выбирают до проверки подключения

Типоразмер внутреннего блока соответствует расчётной нагрузке своей зоны с учётом условий по влажному и сухому термометру. Настенные блоки подходят отдельным кабинетам, кассетные — открытым зонам с подвесным потолком, канальные — группе помещений при рассчитанных воздуховодах и напоре.

После подбора составляют ведомость моделей и суммируют их номинальную мощность. Технический каталог подтверждает совместимость, допустимое число блоков, коэффициент подключения и ограничения для отдельных типоразмеров. Одного совпадения мощности и хладагента недостаточно.

Автоматика должна поддерживать реальный сценарий одновременности. Центральное расписание, запрет конфликтующих уставок и ограничение мощности арендаторов помогают сохранить расчётный профиль. Без этих правил пользователи могут одновременно задать крайние температуры во всех зонах.

Трасса проверяет реализуемость схемы

Для каждого ответвления фиксируют эквивалентную длину, перепады между наружным и внутренними блоками и разницу высот между внутренними. Затем проверяют суммарную протяжённость, расстояние до первого разветвителя, допустимые диаметры и дополнительную заправку.

Большой разрешённый общий метраж не означает, что любая ветвь может быть такой длины. Ограничения применяются совместно. Разветвители размещают с требуемыми прямыми участками и доступом для монтажа; дренаж внутренних блоков проектируют отдельно от фреоновой сети.

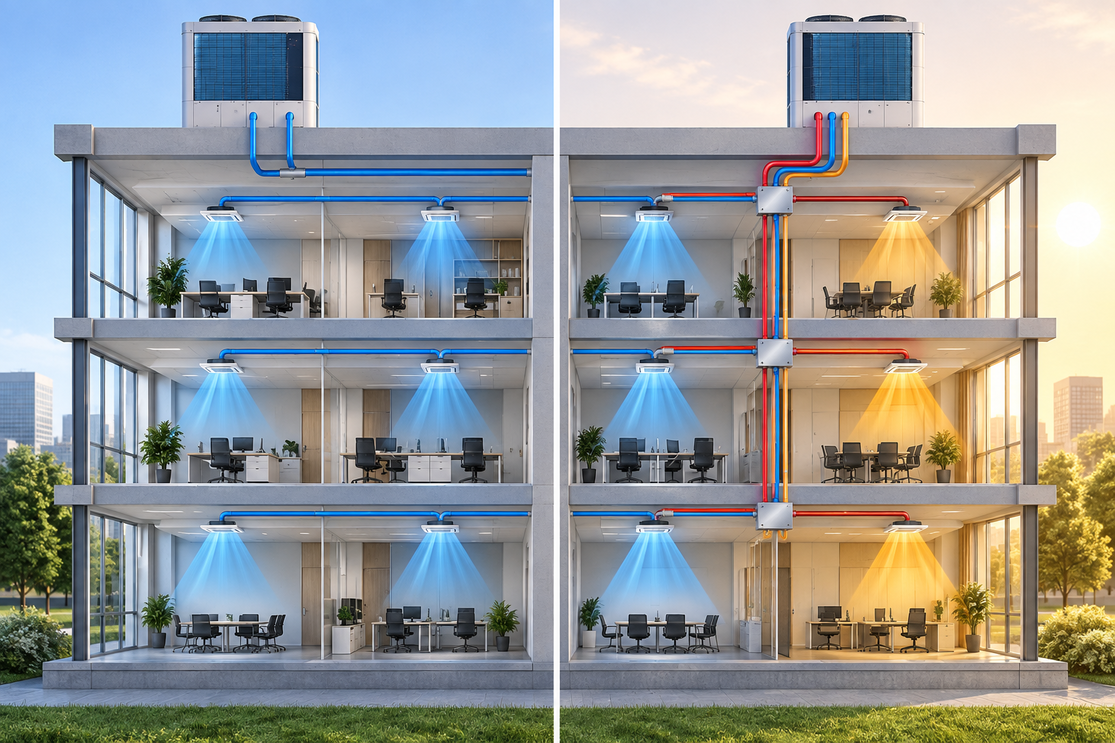

Когда нужна рекуперация тепла

Двухтрубная VRF работает в общем режиме охлаждения или обогрева. Она подходит, когда зоны здания в один период требуют одинакового направления. Если солнечный фасад нуждается в охлаждении, а затенённый — в обогреве, рассматривают трёхтрубную систему с рекуперацией и блоками-распределителями.

Рекуперация оправдывается совпадением встречных нагрузок, а не только площадью здания. Проектировщик строит почасовой профиль отдельно для холода и тепла, проверяет продолжительность перекрытия и учитывает более сложную сеть и сервис.

Пример из линейки Mitsubishi Heavy

В разделе наружных блоков VRF представлены двухтрубные KXZ2 и трёхтрубные KXZR2. Номинальная холодопроизводительность FDC280KXZE2 — 28 кВт; к модели можно подключить до 37 внутренних блоков. Общая длина трубопровода достигает 1000 м, а перепад высот — 90 м.

Эти предельные значения относятся к конкретной модели и не складываются в произвольную комбинацию. Расчётная мощность должна быть подтверждена таблицами коррекции для температур и длины трассы, а число блоков — техническим каталогом выбранной конфигурации.

Резервирование считают по отказу

Запас мощности и резерв — разные вещи. Для объекта с требованием непрерывности моделируют отказ наружного модуля или контура и проверяют, какие зоны останутся без холода. Один большой контур может быть экономичен по числу агрегатов, но создаёт широкую область отказа.

Резервирование выполняют разделением здания на независимые системы, модульной конфигурацией или отдельным охлаждением критических помещений. Автоматика должна обнаружить отказ, снять блокировки и перевести доступную мощность на приоритетные зоны.

Короткий порядок расчёта

1. Разделите здание по фасадам, назначению и расписанию.
2. Рассчитайте нагрузку каждой зоны по характерным часам.
3. Найдите максимальную одновременную сумму и коэффициент.
4. Подберите типы и мощности внутренних блоков.
5. Проверьте коэффициент подключения и таблицу комбинаций.
6. Проверьте все ограничения трассы и режимы автоматики.
7. Отдельно рассчитайте встречные нагрузки и единичный отказ.

Коэффициент одновременности полезен только вместе с исходным почасовым профилем. Значение, взятое из другого здания, скрывает различия фасадов, арендаторов и графиков. Расчёт по зонам даёт проверяемую наружную мощность и показывает, где нужны отдельный контур, рекуперация или резерв.
